ウォシュレット実況bot
2013.01.05 · 2039 words · 5 minute read
お家のトイレからプライバシーが吹き飛ぶ日がやってきました。
事の発端は以下のツイート
トイレ流すリモコンの信号を受信すればすぐ実現出来そう。大小の区別も…。 QT @mattn_jp: 便器からツィートが流れだすまであと少し / “人間とウェブの未来 - mruby-oauthでmrubyからtwitterを操作” htn.to/sXuVQq
— きくちゃんさん (@kikuchan98) 1月 1, 2013
トイレのリモコン、押された時刻や種別が蓄積されてたらヤだな…
— きくちゃんさん (@kikuchan98) 1月 1, 2013

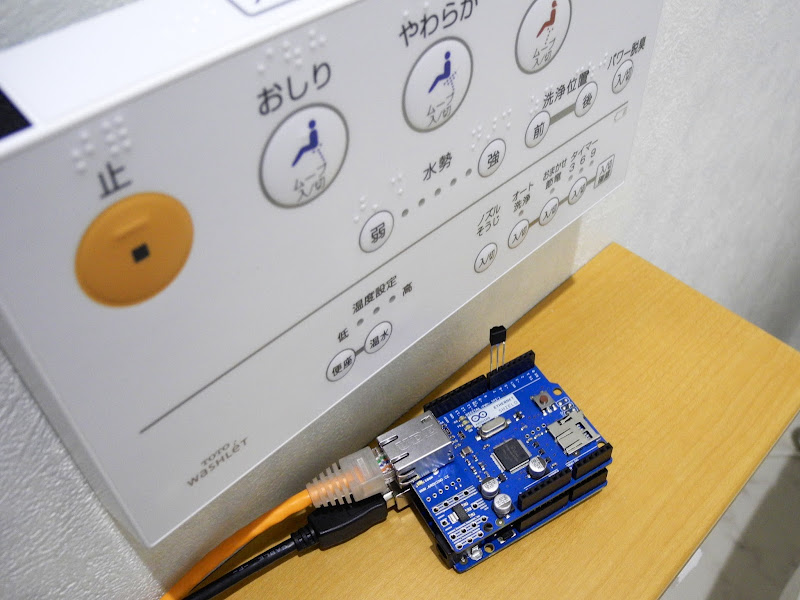

このツイートに触発されて、Arduino + Ethernet Shield + 赤外線リモコン受信モジュールで作ってしまったのが上記写真。
実際のツイートはこんな感じ。(一部)
おしり洗浄中( ´_ゝ`)
— けーいち (@9SQ) 2013年1月20日
トイレを流しました(小)
— けーいち (@9SQ) 2013年1月20日
という具合。
我が家のTOTOのウォシュレット、そのリモコンから送信されるコードを赤外線受信モジュールでキャッチし、押されたボタンを判別してツイートします。
使用したのはArduino UNO、Ethernet Shield、赤外線リモコン受信モジュール (PL-IRM2121)の3つ。
配線を簡略化する為に、5番ピンを赤外線モジュールとの通信、6番ピンをGND、7番ピンをVccにしています。
まずは、リモコンが送信しているコードの取得。
6.1ミリ秒のON、2.9ミリ秒のOFFに続いて、0.6ミリ秒、0.5ミリ秒間隔でON、OFFを繰り返し、1.5ミリ秒のOFFが間に何回か入ります。
Excelに起こすとこんな感じ。
左上：流す(小)、左下：流す(大)、右上：おしり、右中：やわらか、右下：ビデ
最初の6.1ms、2.9msはリモコン毎に異なる送信開始の合図リーダ部で、その後がデータ部となっている。
ここで、ON時間を無視してOFF時間だけ抽出し、1.5ミリ秒以上のOFF時間を1、0.5ミリ秒のOFF時間を0とすると
010000000001000000000001011000010110000：大
010000000001000000000001000100010001000：小
010000000001000001011001000000010101100：おしり
010000000001000001011001010100010000100：やわらか
010000000001000001011000100000001101100：ビデ
010000000001000101010101101101001110000：ストップ
という風に表すことができる。
あとはこれを条件分岐し、それぞれにあったツイートをpostさせればOK。
プログラムは、こちらやこちらやこちらを参考にしつつ、以下のような感じで。
#include <SPI.h>
#include <Ethernet.h>
#include <Twitter.h>
#define IR_INPUT 5
byte mac[] = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 }; //Ethernet ShieldのMACアドレス
byte ip[] = { 192, 168, 1, 123 }; //IPアドレス
Twitter twitter("/* 取得したトークン */");
char msg[256];
void setup()
{
Ethernet.begin(mac, ip);
Serial.begin(9600);
pinMode(IR_INPUT,INPUT);
pinMode(6,OUTPUT);
pinMode(7,OUTPUT);
digitalWrite(6,LOW);
digitalWrite(7,HIGH);
}
void loop()
{
unsigned long time = 0;
int i , cnt;
char buf[64];
if (digitalRead(IR_INPUT) == LOW) {
time = micros();
while (digitalRead(IR_INPUT) == LOW) ;
time = micros() - time;
}
if (time >= 6100) {
i = 0 ;
while(digitalRead(IR_INPUT) == HIGH) ;
while (1) {
while(digitalRead(IR_INPUT) == LOW) ;
time = micros() ;
cnt = 0 ;
while(digitalRead(IR_INPUT) == HIGH) {
delayMicroseconds(10) ;
cnt++ ;
if (cnt >= 1200) break ;
}
time = micros() - time ;
if (time >= 10000) break ;
if (time >= 1500) buf[i] = (char)0x31 ;
else buf[i] = (char)0x30 ;
i++ ;
}
if (i != 0) {
buf[i] = 0 ;
checkCode(buf) ;
}
}
}
void checkCode(String code)
{
code = code.substring(15,37);
Serial.println(code);
if (code.equals("0000000010110000101100")){
strcpy(msg,"トイレを流しました(大)");
postTweet();
}
else if (code.equals("0000000010001000100010")){
strcpy(msg,"トイレを流しました(小)");
postTweet();
}
else if (code.equals("0010110010000000101011")){
strcpy(msg,"おしり洗浄中( ´_ゝ`)");
postTweet();
}
else if (code.equals("0010110010101000100001")){
strcpy(msg,"おしりやわらか洗浄中(*´ω｀*)");
postTweet();
}
else if (code.equals("1010101011011010011100")){
strcpy(msg,"洗浄ストップ(｀・ω・´)");
postTweet();
}
delay(100);
}
void postTweet()
{
Serial.println("connecting ...");
if (twitter.post(msg)) {
int status = twitter.wait();
if (status == 200) {
Serial.println("OK.");
}
else {
Serial.print("failed : code ");
Serial.println(status);
}
}
else {
Serial.println("connection failed.");
}
}
使用用途として、お通じの公開処刑記録、おじいちゃん・おばあちゃんの生存確認などが挙げられるようですが、流す度にプライバシーも流れていきます。
追記：噴射時間もツイートするようにしてみた。
洗浄ストップ(｀・ω・´) 噴射時間9秒
— けーいち (@9SQ) 2013年1月20日
unsigned long washTimeを宣言して、
else if (code.equals("0010110010000000101011")){
washTime = millis();
strcpy(msg,"おしり洗浄中( ´_ゝ`)");
postTweet();
}
else if (code.equals("0010110010101000100001")){
washTime = millis();
strcpy(msg,"おしりやわらか洗浄中(*´ω｀*)");
postTweet();
}
else if (code.equals("1010101011011010011100")){
washTime = millis() - washTime;
sprintf(msg,"洗浄ストップ(｀・ω・´) 噴射時間%d秒",(int)(washTime/1000));
postTweet();
}
こんな感じで。
追記2：トイレットペーパーの使用量もツイートするようにしてみた。
トイレットペーパー使用量報告bot
http://eleclog.quitsq.com/2013/01/toilet-paper-bot.html
追記３：トイレットペーパー使用量botと合体させて、無線化しました。
ウォシュレット実況botの無線化
http://eleclog.quitsq.com/2013/01/toilet-tweet-bot-wireless.html
追記 2016.01.03 : 実際のツイートを開発用アカウントからメインアカウントのツイートに差し替えしました。
