ウォシュレット実況botの無線化

ウォシュレット実況bot と トイレットペーパー使用量bot を合体して無線化しました。

今まではトイレから直接送信(有線LAN)していましたが、隣の部屋からLANケーブルを引くのも滑稽なのでXBeeで無線化することに。

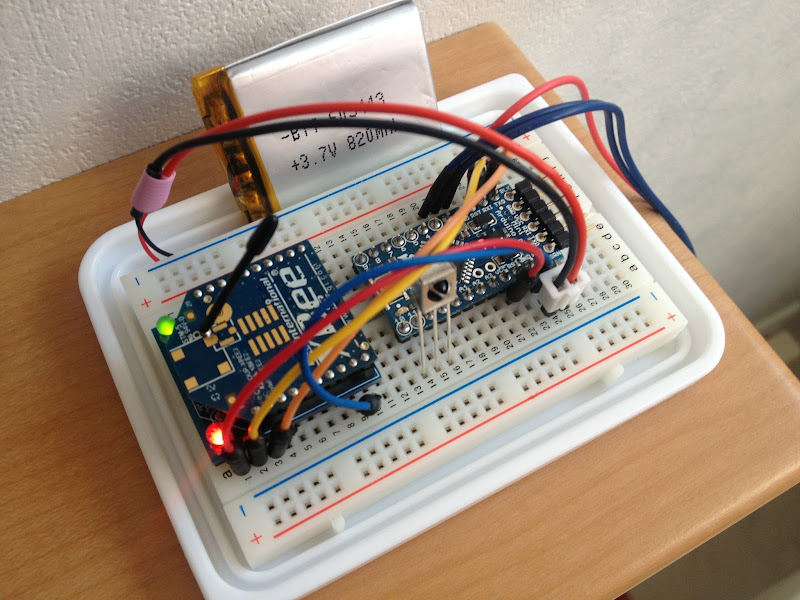

上の写真はトイレに設置する送信側で、Pro mini 3.3V、スイッチサイエンスのXBeeピッチ変換基板、XBee(S2/ZB)、赤外線受信モジュール、ロータリエンコーダ、Li-poで構成。

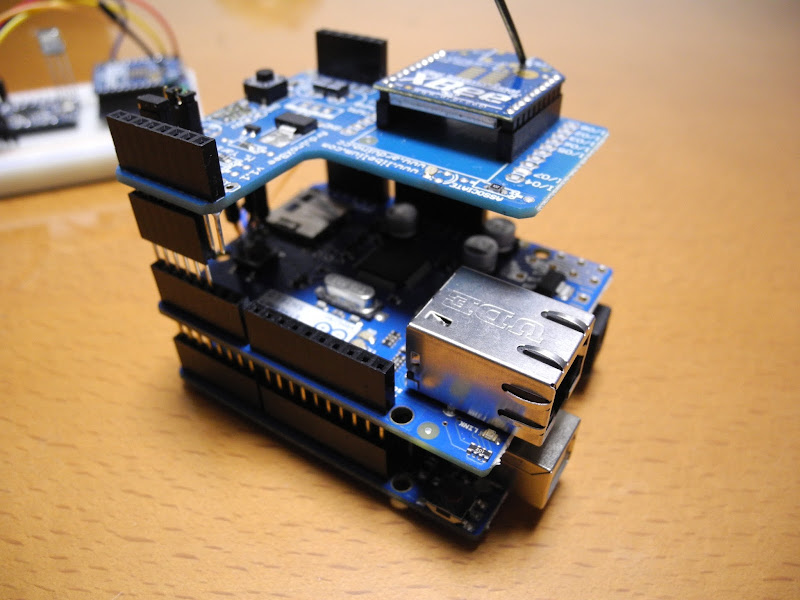

下の写真は別室に設置する受信側で、Arduino UNO、Ethernet Shield、XBee Shieldで構成。

古いXBee Shieldは電源がICSPから取ってあるらしく、Ethernet Shieldと3段重ねにするとXBee Shieldに電源供給されません。(Ethernet ShieldにICSPピンヘッダが無い)

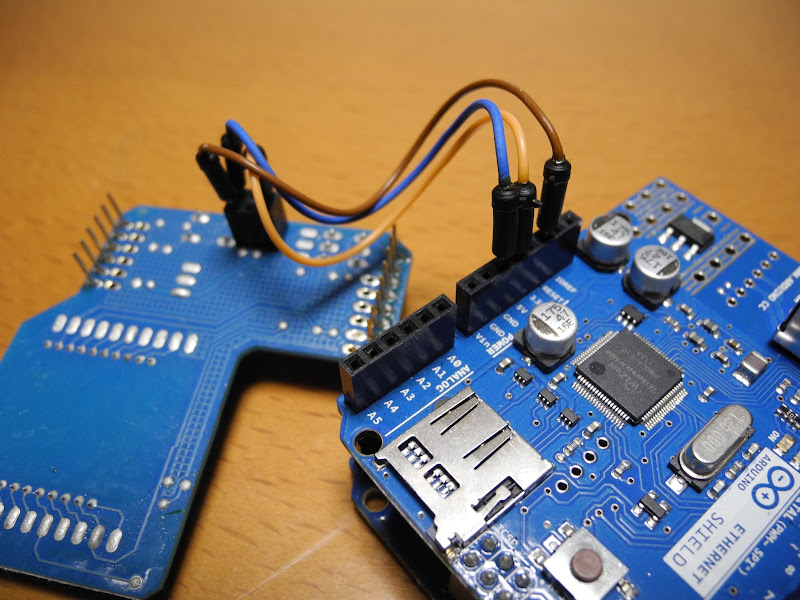

この様な細工で電源供給して、ピンのカサ増しの為にピンヘッダを間に入れています。

プログラムは、ウォシュレットbotとトイレットペーパーbotを合体した後、赤外線受信＆エンコーダのカウント＆シリアル送信部をトイレ設置機に、シリアル受信＆Twitterへの投稿部を別室設置機にという具合です。

ちなみに、XBee(S2/ZB)とピッチ変換基板とXBee USBアダプタは、電子工作コンテスト2012の はんだづけカフェ賞 でスイッチサイエンスさんから頂いた物です。
#初めてのXBeeがこういう形で使うことになるとは…
