赤外線LEDとフォトトランジスタでシリアル通信

久々のArduinoネタ。
赤外線LED(OSI5FU5111C-40)とフォトトランジスタ(L-51ROPT1D1)を使ってシリアル通信をする。

最終的にATtiny85に載せる計画なので、SerialではなくSoftwareSerialを使っています。

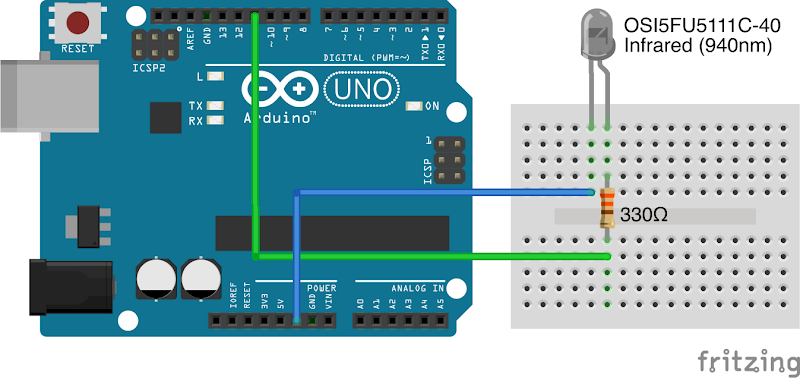

送信側はこんな感じ。
普通のLEDと同様に抵抗1本を入れる。

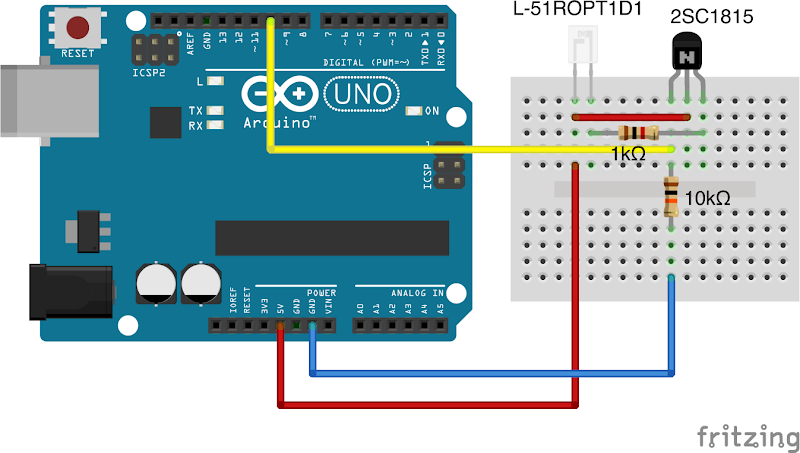

受信側はこんな感じ。
トランジスタ(2SC1815)を入れてD10に接続。

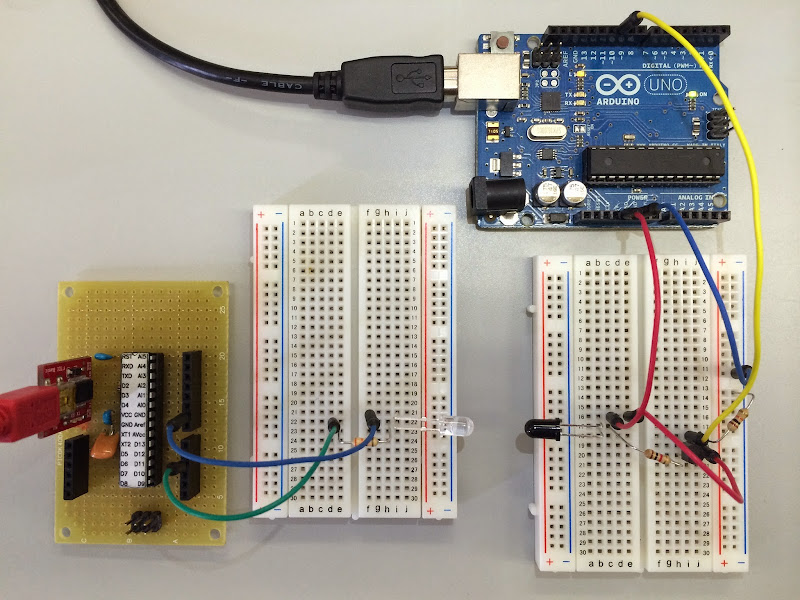

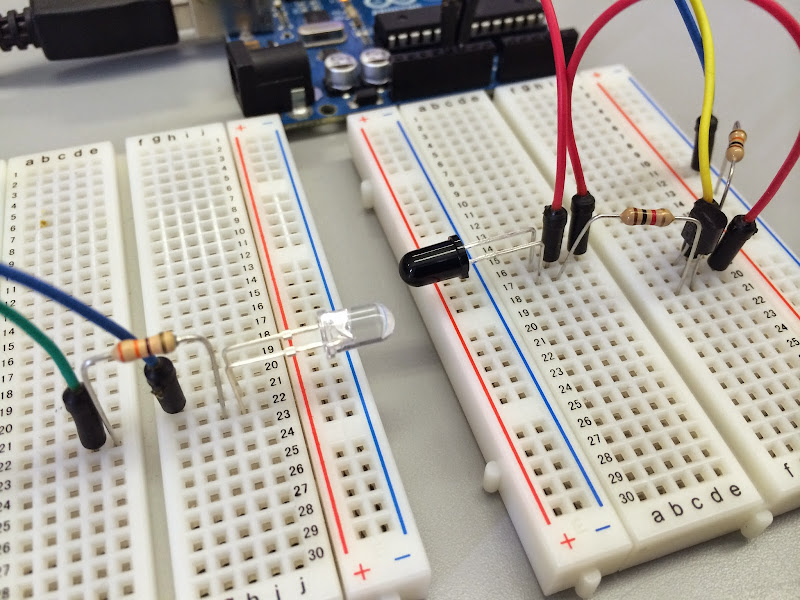

これを向かい合わせにして、配置する。

プログラムは以下のような感じ。
・送信側

#include <SoftwareSerial.h>

SoftwareSerial sender(10, 11);

void setup() {
  sender.begin(1200);
}

void loop() {
  sender.println("Hello World!");
  delay(1000);
  sender.println("1234567890");
  delay(1000);
  sender.println("abcdefghijklmnopqrstuvwxyz");
  delay(1000);
}

・受信側

#include <SoftwareSerial.h>

SoftwareSerial receiver(10, 11, false);

void setup() {
  receiver.begin(1200);
  Serial.begin(9600);
}

void loop() {
  if (receiver.available()) {
    Serial.write(receiver.read());
  }
}

送信側のプログラムは、「Hello World!」→「1234567890」→「a〜z」を1s毎に出力、受信側は赤外線で受け取ったデータをSerialにそのままフォワーディングするような感じ。
仕組み的には独自のプロトコルではなく、Serial(SoftwareSerial)を使っているので特に複雑な訳でもなくサクッと使えるのが利点。

環境にもよると思いますが、この構成だと約20cmくらいまで離しても通信できました。
通信距離を伸ばすには赤外線LEDの球数を増やす、電圧を上げる(もちろん高出力タイプに置換した上で)等で出力を強くする必要あります。

次の記事では送受信×2で双方向(全二重)を実現させます。
